填充是整個注塑循環(huán)過程中的第一步，時間從模具閉合開始注塑算起，到模具型腔填充到大約95%為止。理論上，填充時間越短，成型效率越高，但是實(shí)際中，成型時間或者注塑速度要受到很多條件的制約。

高速填充：高速填充時剪切率較高，塑料由于剪切變稀的作用而存在粘度下降的情形，使整體流動阻力降低；局部的粘滯加熱影響也會使固化層厚度變薄。因此在流動控制階段，填充行為往往取決于待填充的體積大小。即在流動控制階段，由于高速填充，熔體的剪切變稀效果往往很大，而薄壁的冷卻作用并不明顯，于是速率的效用占了上風(fēng)。l

低速填充：熱傳導(dǎo)控制低速填充時，剪切率較低，局部粘度較高，流動阻力較大。由于熱塑料補(bǔ)充速率較慢，流動較為緩慢，使熱傳導(dǎo)效應(yīng)較為明顯，熱量迅速為冷模壁帶走。加上較少量的粘滯加熱現(xiàn)象，固化層厚度較厚，又進(jìn)一步增加壁部較薄處的流動阻力。

   塑料加工廠一般而言，在高溫區(qū)產(chǎn)生熔接的熔接痕強(qiáng)度較佳，因為高溫情形下，高分子鏈活動性較佳，可以互相穿透纏繞，此外高溫度區(qū)域兩股熔體的溫度較為接近，熔體的熱性質(zhì)幾乎相同，增加了熔接區(qū)域的強(qiáng)度；反之在低溫區(qū)域，熔接強(qiáng)度較差。

注塑塑料加工開裂在加工方面的原因是什么？

加工方面：（1）加工壓力過大、速度過快、充料愈多、注射、保壓時間過長，都會造成內(nèi)應(yīng)力過大而開裂。（2）調(diào)節(jié)開模速度與壓力防止快速強(qiáng)拉制件造成脫模開裂。（3）適當(dāng)調(diào)高模具溫度，使制件易于脫模，適當(dāng)調(diào)低料溫防止分解。（4）預(yù)防由于熔接痕，塑料降解造成機(jī)械強(qiáng)度變低而出現(xiàn)開裂。（5）適

塑料模具加工時需注意的事項

1.塑料模具加工過程中，溫度可分為：干燥溫度、物料溫度、模具的溫度、這些都是一些至關(guān)重要的因素。 2.速度：塑料模具加工過程中，注塑模具速度、熔料溫度、送退速度、開合模速度、頂針前進(jìn)后退速度。 3.壓力：射壓、保壓、背壓、鎖模壓力、模具保護(hù)壓力、頂出壓力。 4.時間：

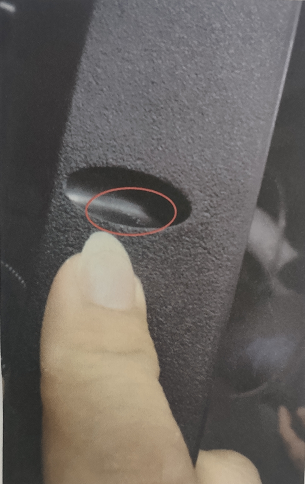

對塑料件注塑產(chǎn)生氣紋的理解

在充模過程中受到氣體的干擾常常在制品表面出現(xiàn)銀絲斑紋或微小氣泡或制品厚壁內(nèi)形成氣泡，氣紋是指塑料產(chǎn)品澆口部位或表面局部存在條狀或塊狀的流痕，從而影響整個產(chǎn)品的外觀。 氣紋對產(chǎn)品的安全與功能沒有很大的影響，屬于輕微缺陷。但是會影響產(chǎn)品的外表面，從而影響客戶滿意度和產(chǎn)品的

塑料加工都有哪些方法及工藝？

1、吸塑: 真空成型稱為吸塑，是一種塑料加工工藝，主要原理是將平展的塑料硬片材加熱變軟后，采用真空吸附于模具表面，冷卻后成型。主要分為厚片吸塑薄片吸塑兩大類。廣泛用于汽車附件、燈飾、廣告、裝飾、大型機(jī)械外殼、展示類、行空類、大家電、衛(wèi)浴類等行業(yè)。2、注塑：即熱塑性塑料注塑成型，注塑加工廠家的這種方法即是

塑料制品在注塑中收縮率的注意事項有哪些？

塑料制品的收縮率 熱塑性塑料成型收縮的形式及計算如前所述，影響熱塑性塑料成型收縮的因素如下：(1)塑料品種熱塑性塑料成型過程中由于還存在結(jié)晶化形起的體積變化，內(nèi)應(yīng)力強(qiáng)，凍結(jié)在塑件內(nèi)的殘余應(yīng)力大，分子取向性強(qiáng)等因素，因此與熱固性塑料相比則收縮率較大，收縮率范圍寬、方向性明
